Ausgangslage
Für die automatisierte Produktion von einem neuen Kundenbauteil wurde eine Insert- Bereitstellungsanlage für eine Spritzgussanlage benötigt.
Lösung

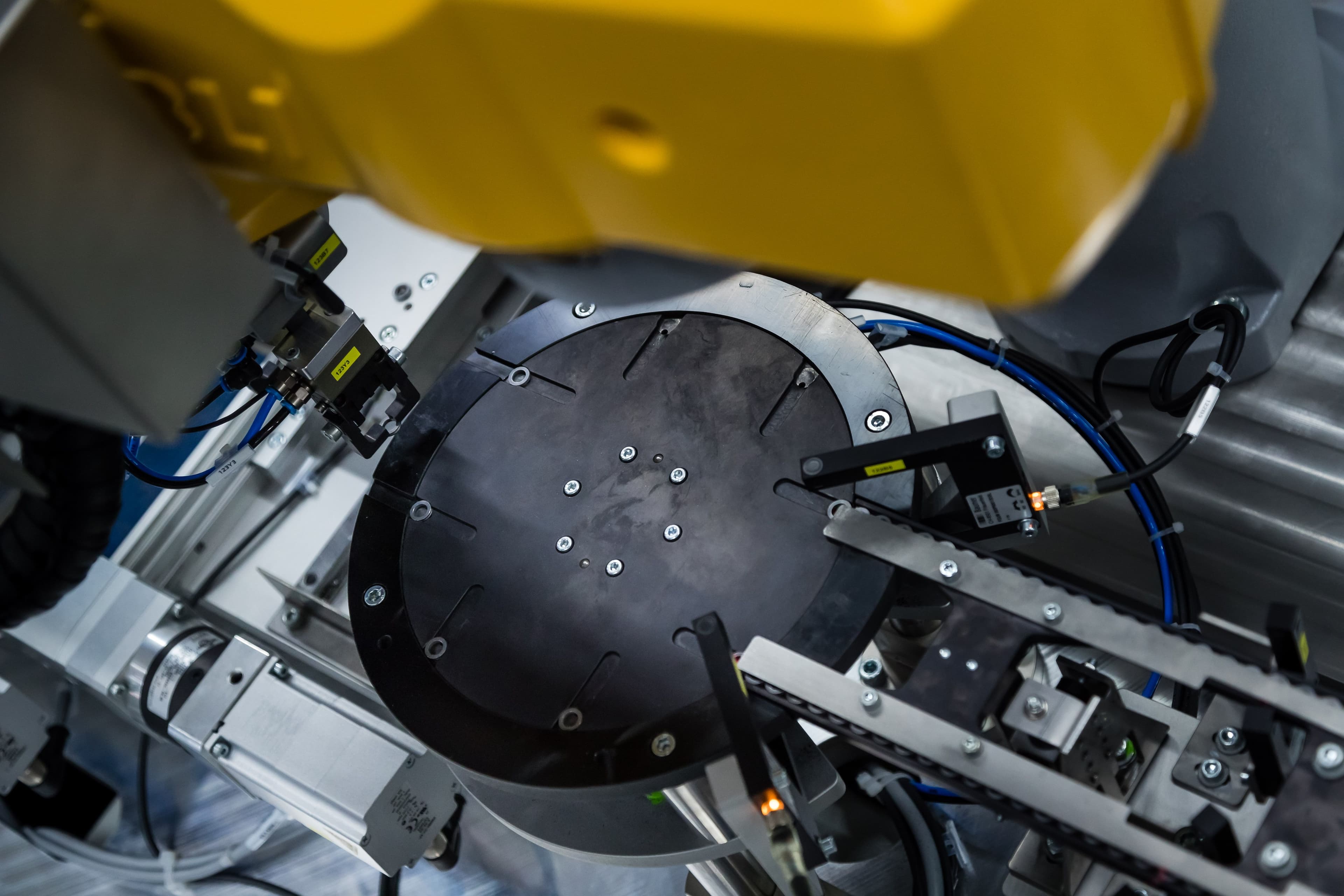

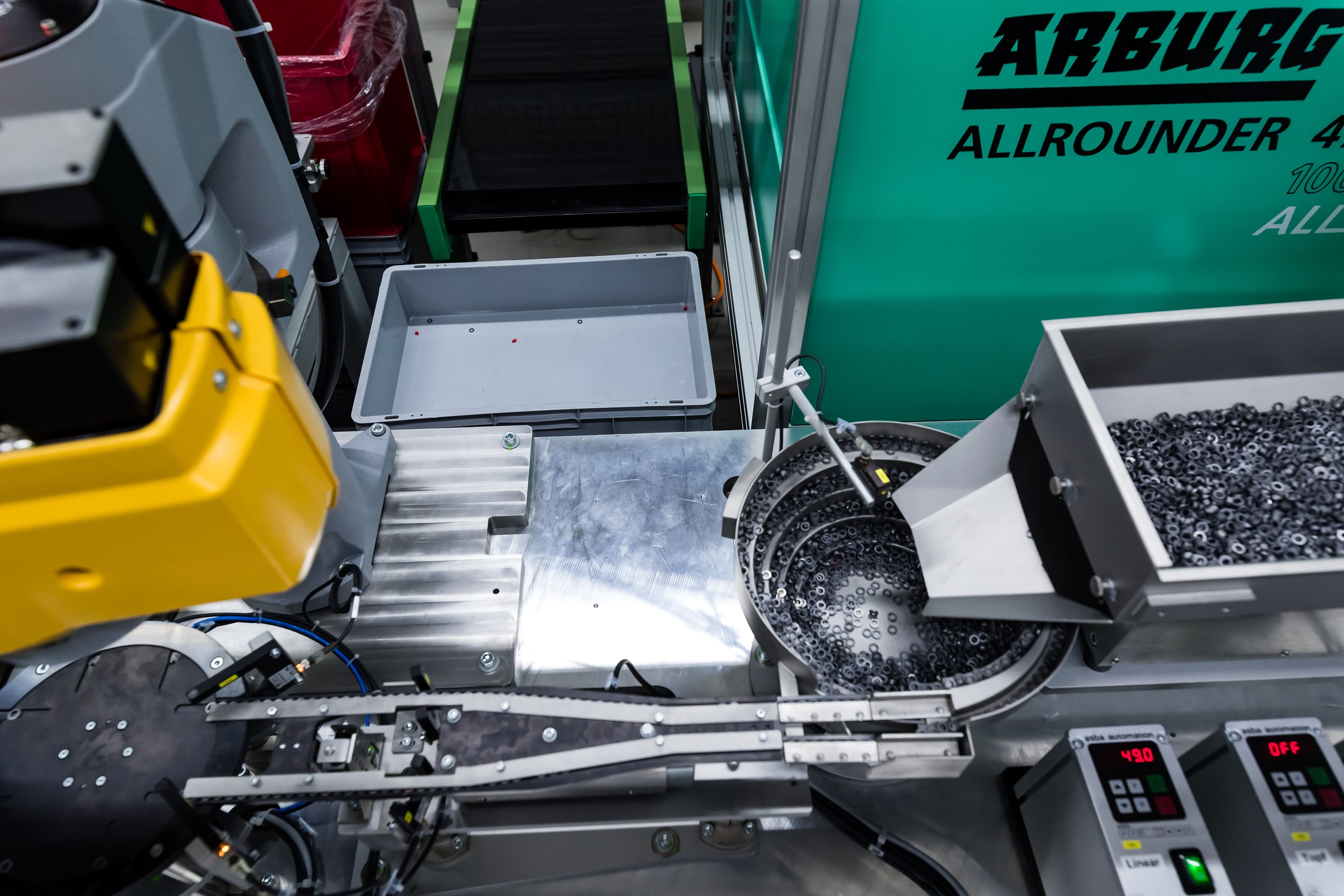

Die Buchsen werden mithilfe eines Teilebunkers in den Wendelfördertopf befördert. Mit Hilfe dieses Wendelfördertopfes werden die Einlegebuchsen 2-bahnig vereinzelt und einem Drehvereinzelung zugeführt. Dort entnimmt ein Roboter die Bauteile und legt jeweils Einlegebuchsen auf eine der beiden Shuttleplatten. Auf den Shuttleplatten ist gleich der Kavitätenabstand vom Werkzeug hinterlegt. Somit kann danach das Einlegehandling die Buchsen von den Shuttleplatten entnehmen und im richtigen Abstand in das Werkzeug einlegen.
Vorteile Kunde
Dank des vollautomatischen Prozesses können die Spritzgussteile inkl. Einlegeteile in einem Prozess gefertigt werden. Vollautomatische Fertigung von Spritzgussteilen inkl. Zuführung von Einlegeteilen. Die Automationsanlage hat eine Autonomie von 4h, und muss somit nur halbtags die Schüttgutteile nachfüllen.
