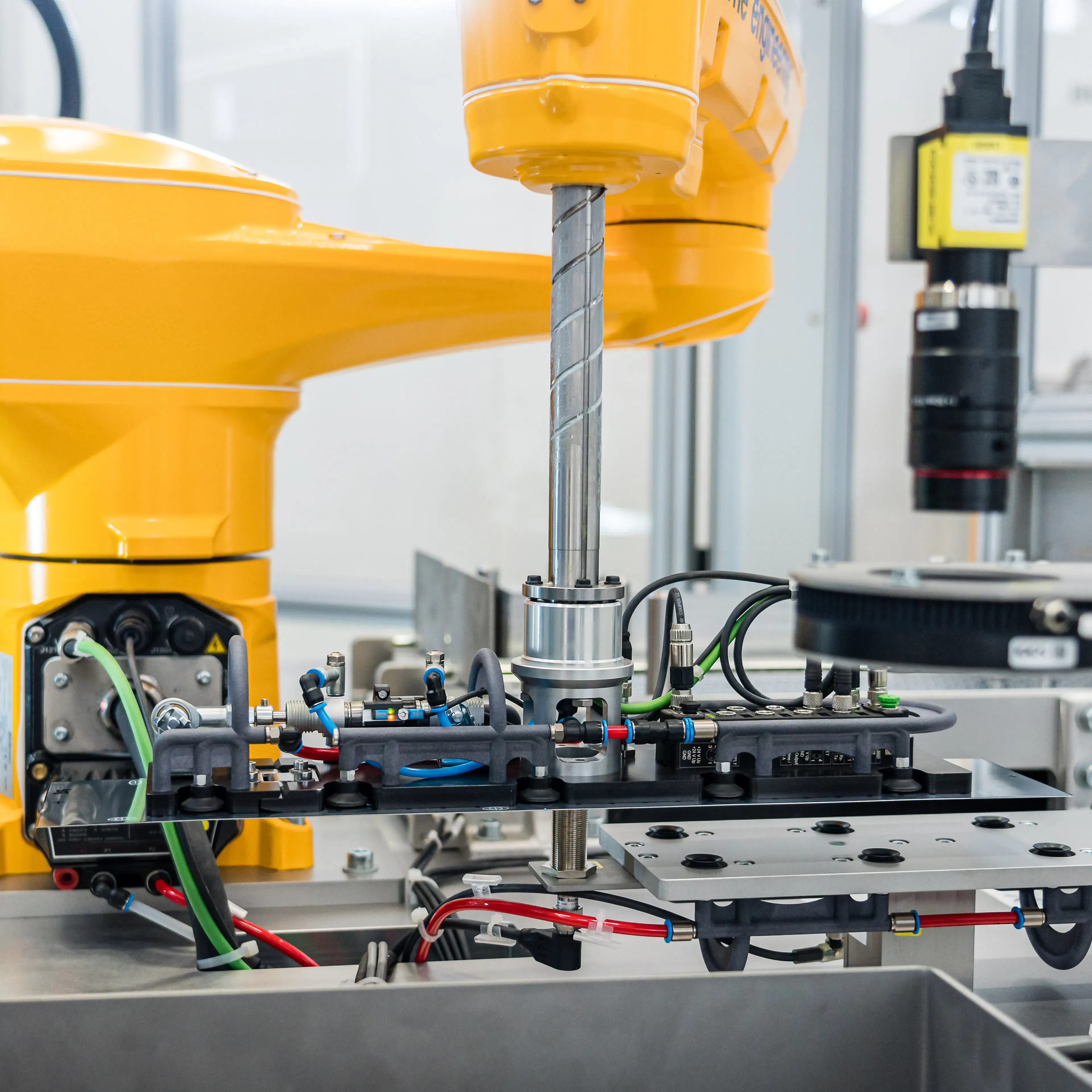

Mit zwei Kameras wird die Platte an Station 1 auf den Hundertstel genau ausgerichtet, damit die Embleme ausgestanzt werden können.
Die Kamera an Station 2 überwacht die Ausrichtung des Kunststoffträgers.
Die Kamera an Station 3 ermittelt den absoluten Winkel und prüft das Emblem auf Druckfehler.

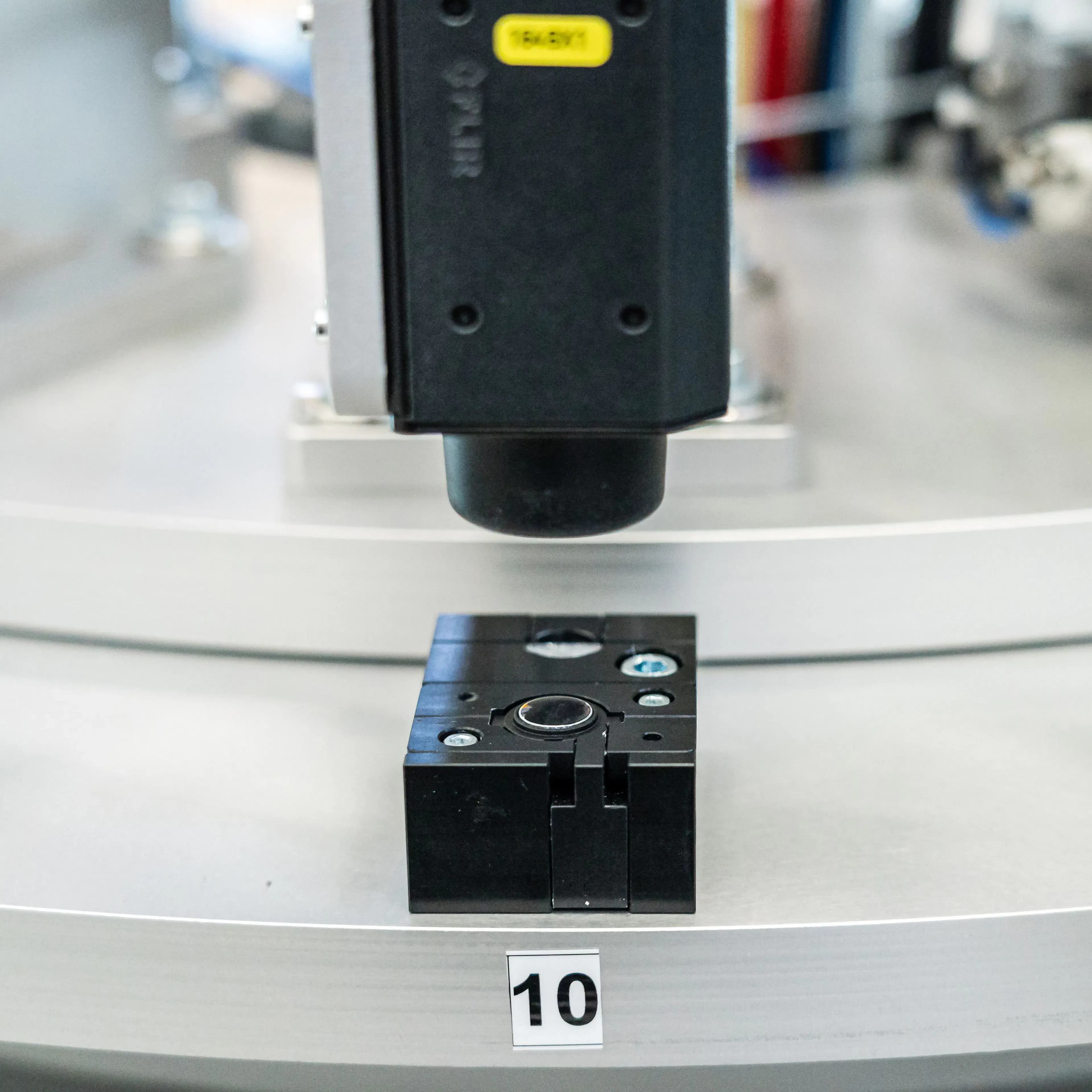

Die Wärmebildkamera an Station 4 prüft, ob genügend Kleber vorhanden ist, damit das Emblem gut haftet.

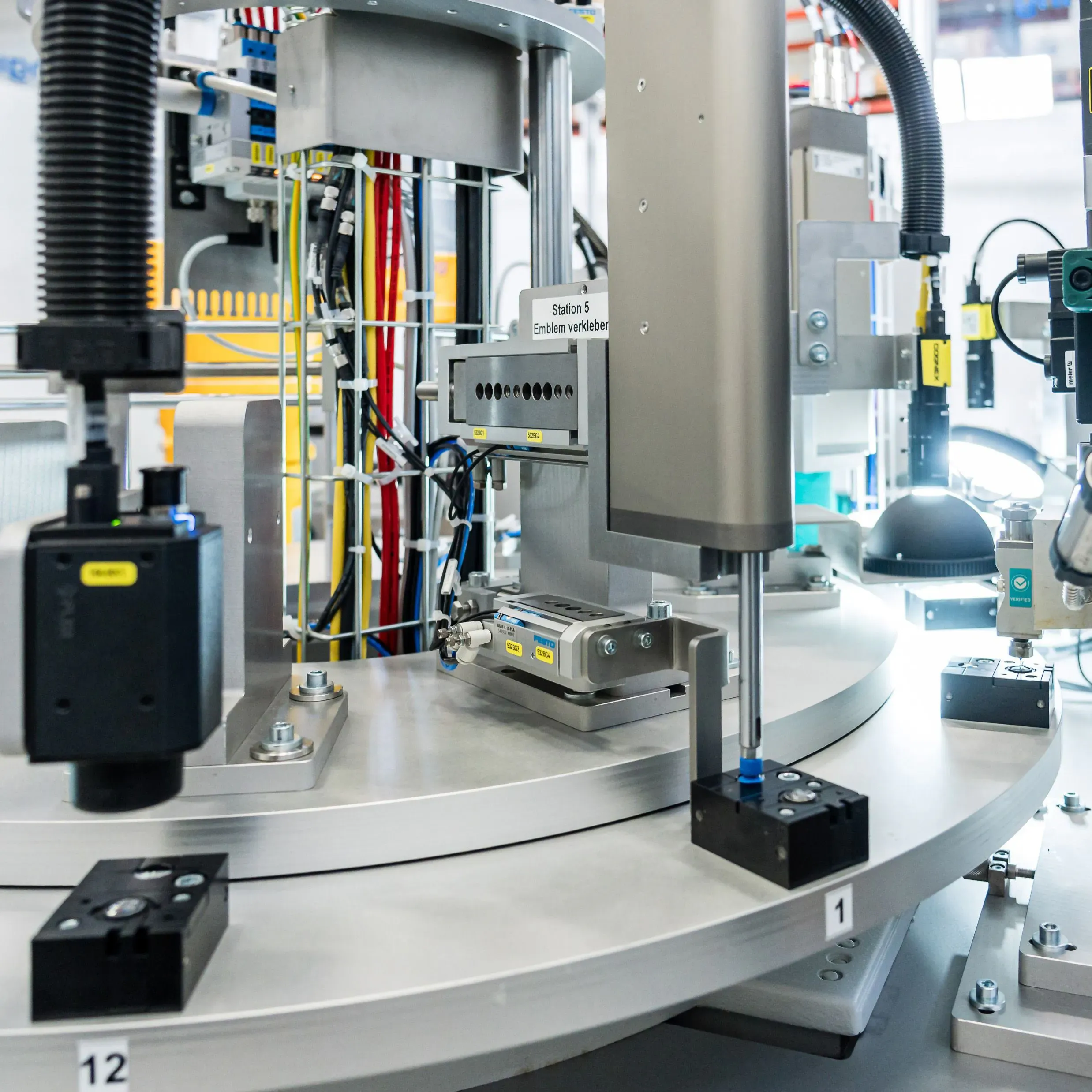

Zu guter Letzt prüft die Kamera an Station 5 das fertige Produkt auf die definierten Qualitätsanforderungen.
Für diese Vision-Prüfung setzt aerne engineering eine IPC-basierte Bildverarbeitung auf Basis von Cognex VisionPro ein, um die Qualitätssicherung während der Produktion zu überwachen. Integrierte Kameras in der Automationsanlage überwachen die Produktionsschritte und gewährleisten die gewünschte Qualität.
